CÁLCULOS DE ILUMINACIÓN

Pasos para Realizar Cálculos Lumínicos:

• Definición del Espacio: Importar o crear el plano del área a iluminar.
• Configuración de Parámetros: Establecer los parámetros del proyecto, como tipo de espacio, actividad y requisitos de iluminación.
• Ubicación de Luminarias: Colocar las luminarias en el modelo, teniendo en cuenta la distribución y la altura de montaje.
• Ejecución del Cálculo: Realizar el cálculo de la iluminación y obtener resultados sobre niveles de iluminancia, zonas oscuras y excesos de luz.

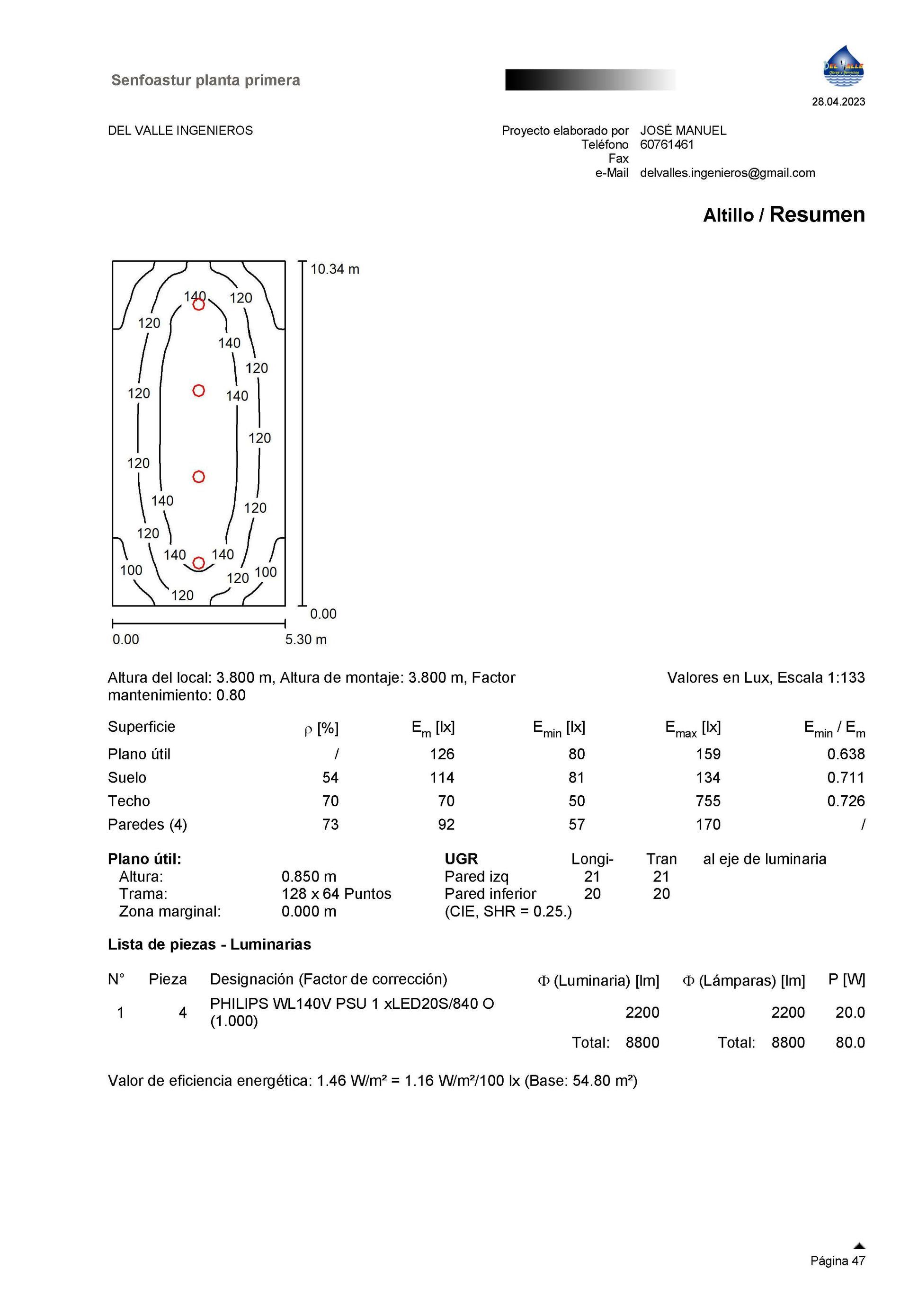

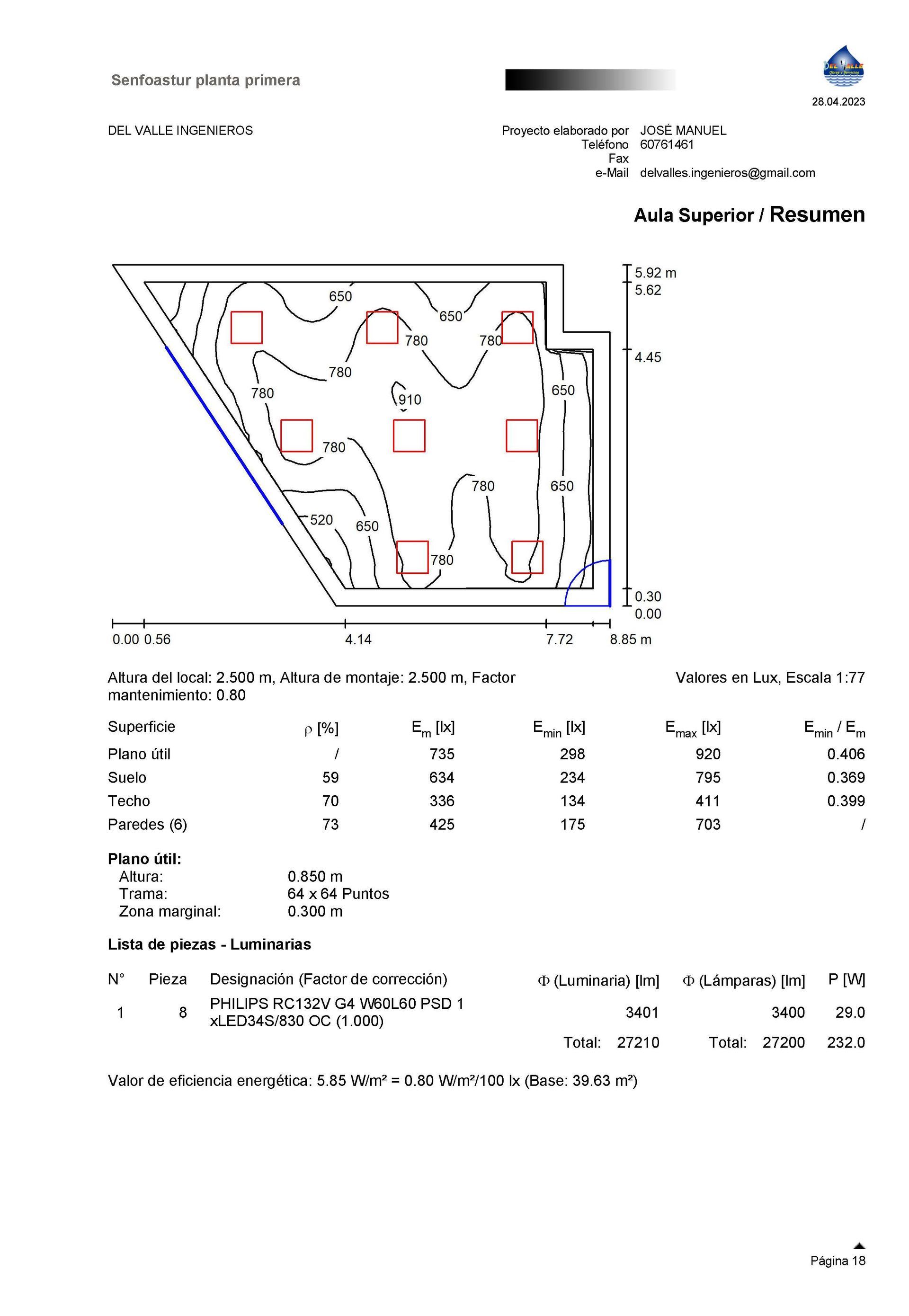

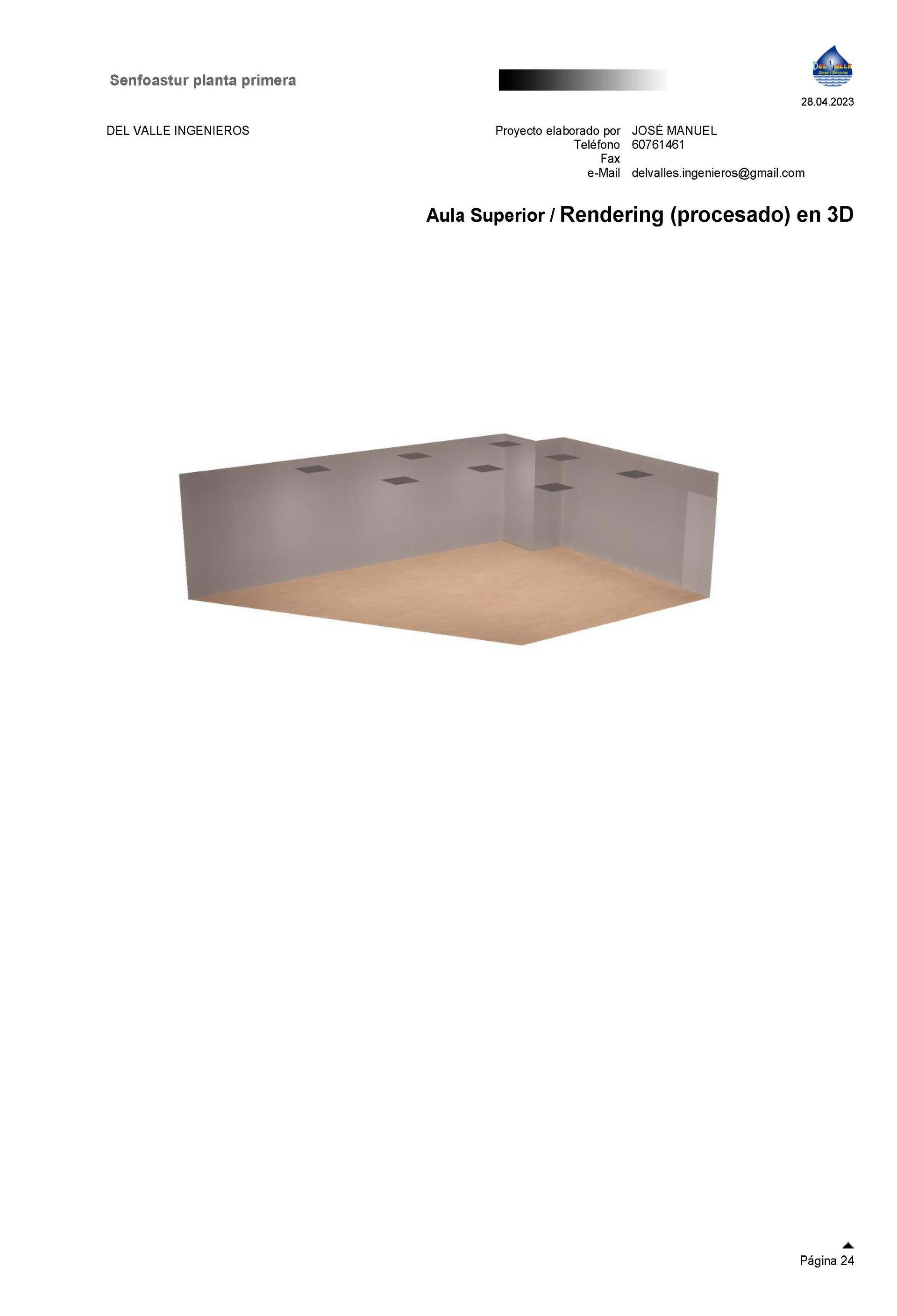

• Generación de Reportes: Dialux permite exportar informes detallados que incluyen gráficos, tablas y descripciones de los resultados obtenidos.

Pasos para Realizar Cálculos Lumínicos:



• Definición del Espacio: Importar o crear el plano del área a iluminar.
• Configuración de Parámetros: Establecer los parámetros del proyecto, como tipo de espacio, actividad y requisitos de iluminación.
• Ubicación de Luminarias: Colocar las luminarias en el modelo, teniendo en cuenta la distribución y la altura de montaje.
• Ejecución del Cálculo: Realizar el cálculo de la iluminación y obtener resultados sobre niveles de iluminancia, zonas oscuras y excesos de luz.
• Generación de Reportes: Dialux permite exportar informes detallados que incluyen gráficos, tablas y descripciones de los resultados obtenidos.

Dialux permite calcular diversas magnitudes fotométricas que son fundamentales para el diseño y análisis de sistemas de iluminación. A continuación se describen algunas de las principales magnitudes que se pueden obtener:

1. Iluminancia (E)

• Medida de la cantidad de luz que llega a una superficie. Se expresa en lux (lx) y es crucial para evaluar si un espacio cumple con los requisitos de iluminación para diferentes actividades.

2. Luminancia (L)

• Representa la cantidad de luz que emite una superficie en una dirección específica, medida en candelas por metro cuadrado (cd/m²). Es importante para el confort visual y la percepción del brillo.

3. Fluxo Luminoso (Φ)

• Cantidad total de luz emitida por una fuente en todas las direcciones, medida en lúmenes (lm). Esta magnitud es clave para seleccionar luminarias adecuadas.

4. Eficacia Luminosa

• Relación entre el fluxo luminoso y la potencia consumida por la luminaria, expresada en lúmenes por vatio (lm/W). Es útil para evaluar la eficiencia energética de las luminarias.

5. Coeficiente de Utilización (CU)

• Mide la efectividad con la que la luz emitida por una luminaria se utiliza en un espacio. Se considera la reflectancia de las superficies y la distribución de la luz.

6. Uniformidad de la Iluminación

• Se refiere a la distribución de la iluminancia en un área. Una buena uniformidad evita áreas de sombra y exceso de luz, contribuyendo al confort visual.

7. Deslumbramiento

• Evaluación del deslumbramiento directo o reflejado que puede afectar la visibilidad y el confort visual en un espacio. Dialux permite analizar y mitigar estos efectos.

8. Tiempo de Respuesta

• Aunque menos común, también se puede considerar el tiempo que tarda en adaptarse la visión a diferentes niveles de iluminación.

9. Distribución del Flujo Luminoso

• Representa cómo se distribuye el flujo luminoso en el espacio, lo que ayuda a identificar áreas iluminadas y oscuras.

10. Análisis de Espacios Exteriores

• Incluye cálculos de iluminación para áreas al aire libre, considerando factores como la contaminación lumínica y la visibilidad.



Dialux proporciona herramientas para analizar estas magnitudes de manera detallada, facilitando un diseño de iluminación eficiente y adaptado a las necesidades específicas de cada proyecto.

Resumen sobre Diagramas Fotométricos

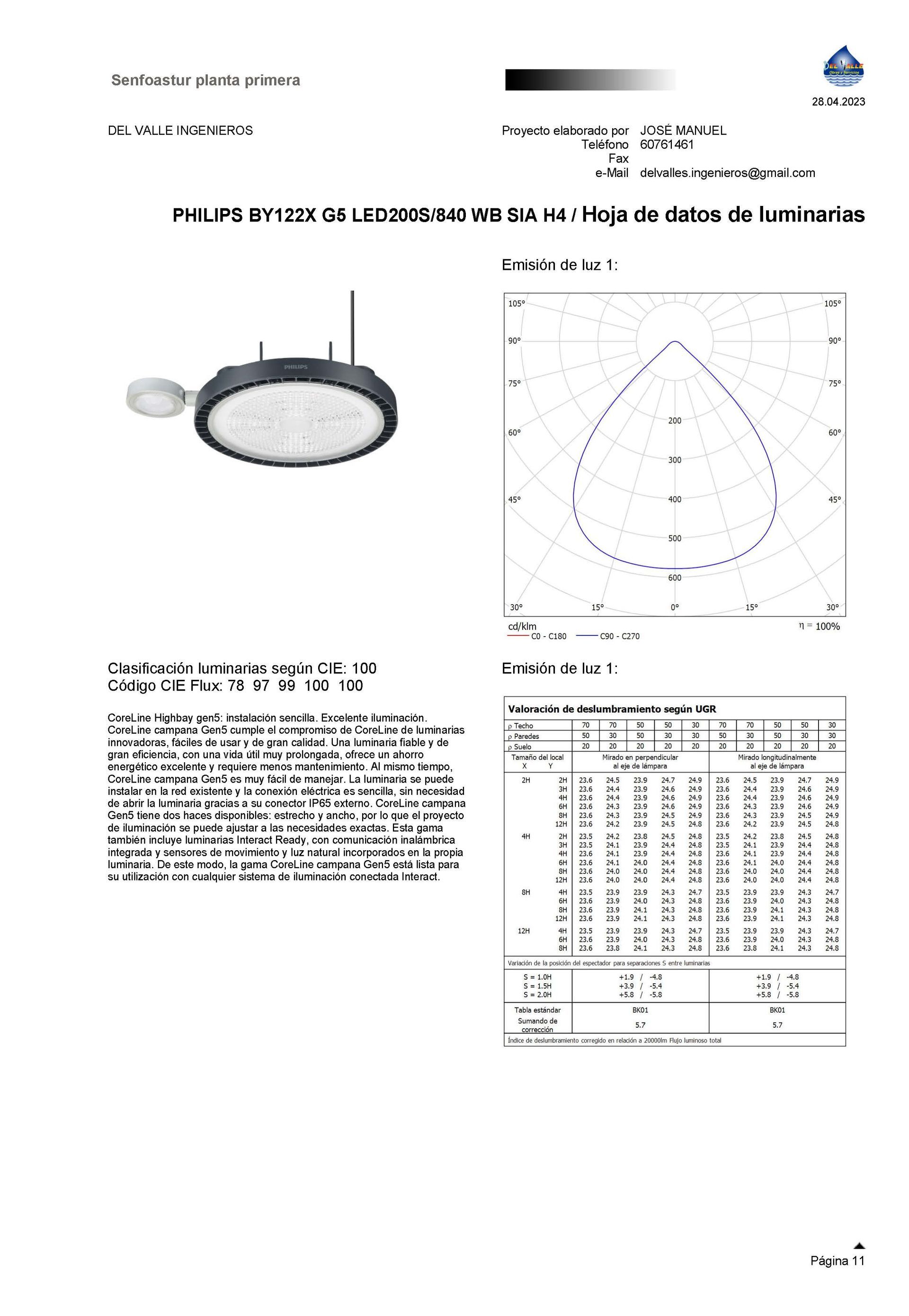

Los diagramas fotométricos son representaciones gráficas que muestran cómo se distribuye el flujo luminoso de una fuente de luz en el espacio. Son esenciales para el diseño y análisis de sistemas de iluminación, ya que proporcionan información crítica sobre el rendimiento de las luminarias.

Tipos de Diagramas Fotométricos:

Diagrama de Distribución Espacial:

• Representa la intensidad de la luz en diferentes ángulos y direcciones. Generalmente se presenta en forma de gráfico polar o rectangular, mostrando cómo se dispersa la luz alrededor de la fuente.

Diagrama Isotrópico:

• Indica que la luminaria emite luz de manera uniforme en todas las direcciones. Es útil para evaluar luminarias que no tienen dirección preferente.

Diagrama de Intensidad Luminosa:

• Muestra la intensidad de la luz (en candelas) en función del ángulo, permitiendo visualizar las características de la distribución lumínica de la luminaria.

Diagrama de Flujo Luminoso:

• Representa el flujo total de luz emitido por la luminaria, útil para comparar la eficiencia de diferentes fuentes de luz

Importancia de los Diagramas Fotométricos:

• Selección de Luminarias: Facilitan la elección de luminarias adecuadas según las necesidades de iluminación de un espacio específico.
• Diseño de Iluminación: Permiten simular y optimizar la distribución de la luz en proyectos, asegurando que se cumplan los requisitos de iluminancia y uniformidad.
• Cumplimiento Normativo: Ayudan a verificar que los diseños cumplan con las normativas y estándares de iluminación establecidos.
•

En resumen, los diagramas fotométricos son herramientas clave en el campo de la iluminación, proporcionando datos esenciales para un diseño eficaz y eficiente.
